TWIN系列

Single Nose Wheel Double Nose Wheel Wheeled Helicopter up to 85t up to 75t up to 50t up to 39t

TWIN系列

更多视频





环球快车顶推





TWIN在停机坪的日常使用





TWIN移动湾流 G650





TWIN在斜坡和湿滑地面移动湾流 G5

图库

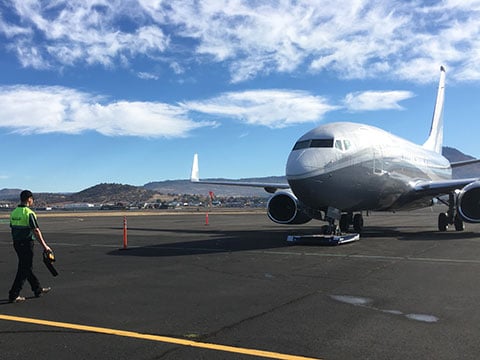

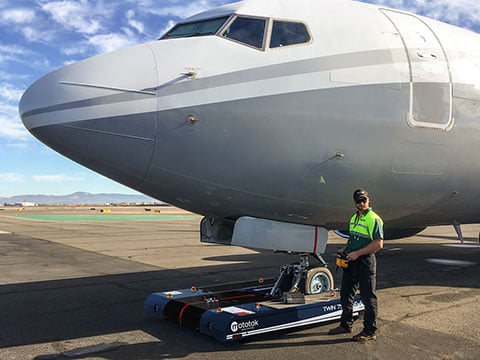

TWIN 7500 tows a BBJ-200

TWIN 7500 牵引 BBJ-200

TWIN 7500 tows a BBJ-200

TWIN 7500 牵引 BBJ-200

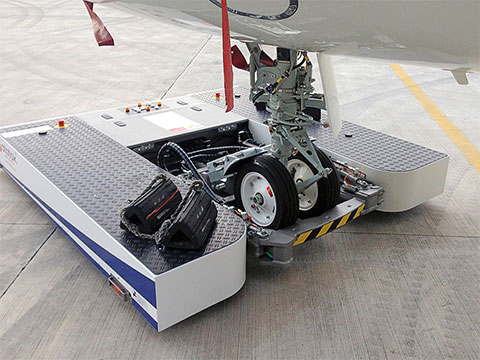

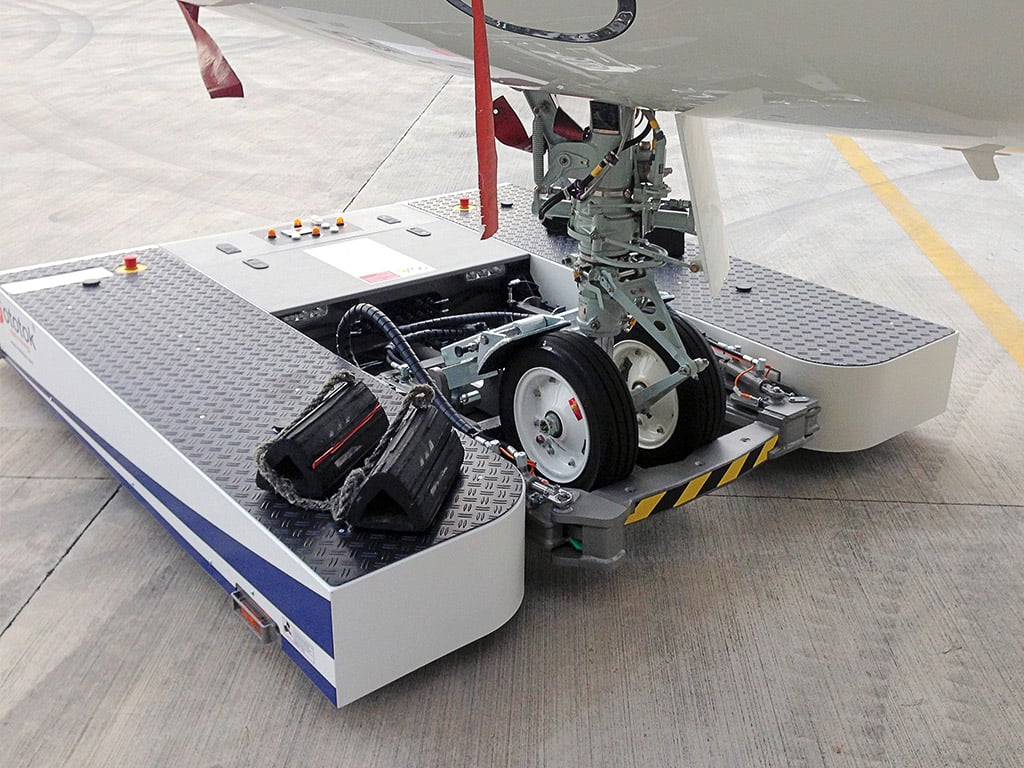

用于庞巴迪前起落架的Twin

Twin wuth the nose gear of a Bombardier

用于庞巴迪前起落架的Twin

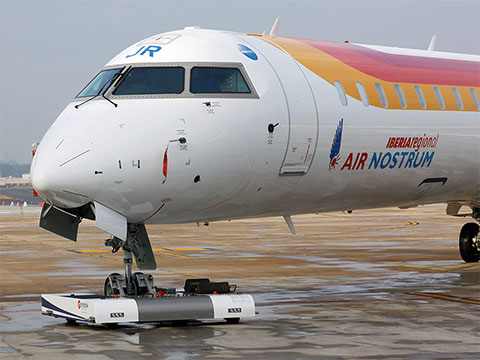

用于庞巴迪Canadair CRJ 1000的TWIN

TWIN with a Bombardier Canadair CRJ 1000

用于庞巴迪Canadair CRJ 1000的TWIN


TWIN在庞巴迪机库的日常使用

TWIN in daily use at Bombardier Hangar

TWIN在庞巴迪机库的日常使用


TWIN和湾流 G5

TWIN and a Gulfstream G5

TWIN和湾流 G5

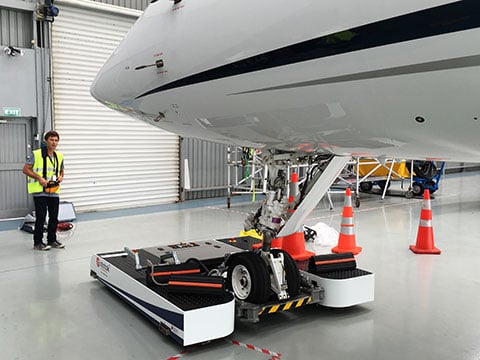

TWIN和湾流

TWIN and a Gulfstream

TWIN和湾流

single-nosewheel.svg double-nosewheel.svg wheeled-heli2.svg up to 85t up to 75t up to 50t up to 39t

世界上最紧凑的适用于所有85吨以下飞机的牵引车。4种不同型号可供选择用于飞机,即39、50*、75*和85t(*也是我们可提供的型号“Flat”,其高度极低)。

具有突出优势,如:

  • 全电力驱动
  • 无线遥控器
  • 遥控器一键自动接驳与释放前起落架
  • 只需1人操作
  • 适用于单轮或双轮飞机
  • 高功率电动机
  • 无需驾驶执照
  • 最小运行成本
  • 最小维护成本
  • 在机库内最后一个角落停放飞机,节省空间
  • 投资回报最快

所有TWIN模型都标准配备:

  • 先进的无线电遥控器
  • 全自动一键式装载系统
  • 驱动灯
  • 黄色闪光信号灯和安全蜂鸣器

可选设备

  • 用于接地电源连接的接地电源电缆
  • 用于多功能扩展的拖车连接适配器
  • 通过地面标记和摄像机进行自动控制(AGV功能)
  • 适应特殊需求
  • Mototok和控制单元而不是无线电遥控之间的螺旋电缆连接(15m)
  • 耐盐性
  • Data
    Sheet
  • Request Consultation

内部构造

Take a look inside

使用方便

装载和操作过程中保证最大的安全性和精确性。另外,它可以在TWIN等许多型号上完全自动运行。

Operating Procedure 1

按下遥控器的一个按钮,接驳程序即可在自动启动。

Operating Procedure 2

朝飞机前轮的方向,驱动带有打开的液压门及降低平台的Mototok,直至前轮接触到滑台。然后按遥控器上的开始按钮。

Operating Procedure 3

液压门关闭。如有必要,滑台可调节,以便安装较小的前轮。

Operating Procedure 4

滑台将前轮压向关闭的液压门,直至达到指定的压力。

Operating Procedure 5

平台升起并抬起前轮。

Operating Procedure 6

固定叶板降低,轻轻地安全固定前起落架——准备移动飞机。整个过程只需要10-15秒。

安全第一

得益于液压前轮叶片Mototok将前起落架保持在安全和固定的位置。此功能可有效防止前起落架滑出Mototok的前轮开口。所以,没有必要在驾驶舱内专门配备一名出现这种情况时停下飞机的“司闸员”。

Turning Point

为了在起飞和着陆过程中保持安全,前轮基本上是偏移的。因此,地面位置点A与相关的起落架Bon轴结构不完全相同。

Turning Point

由于前轮悬架的这种与设计相关的倾斜,前轮在Mototok旋转时侧向倾斜。液压安全桨自动对此进行补偿,并始终将前轮安全地固定在位。

这些安全功能使用起来简单方便,是Mototok不同于其竞争对手的关键所在。

最小的空间要求

与其他牵引原理和拖曳系统相比,Mototok在各个领域都表现出众,而且在操控方面的空间要求极低。比较如下:

Conventional tow tractor with a tow bar

传统牵引拖车需要一根拖把杆

传统使用拖把杆的牵引方式是“移动中转向”,转向和移动是同时进行的,就是说必须在拖拽飞机向前或向后移动的同时才能进行转向。这样的话就需要很大的空间进行转弯和移动,操作难度也较高,尤其是反向推出时。

  • 不同的飞机又需要不同型号的牵引杆和拖把头。
  • 难以操作,非常高的拖拽安全风险。
  • 需要观察者配合和沟通,同时司机的视野又很有限。
  • 非常高的维修成本和燃油成本。

Other towbarless tugs

其他的无杆牵引车

传统抱轮拖车的拖拽原理仍然是“移动中转向”,需要的操作空间基本和传统拖把类似。

  • 经常需要连接带和绞盘等连接装置进行手动操作(指的中小型飞机的无拖把拖车)。
  • 同样由于驾驶员的视野局限,需要其他人进行观察和实时沟通。
  • 除了较高的维护和燃油等费用外,由于体积较大,需要较大的停放空间。

Other towbarless tugs

带旋转工作台的牵引车

这种牵引车将前起落架装载在旋转工作台上。

  • 仅从飞机的左侧或右侧进行装载——不直接从前部或后部进行装载。
  • 前起落架没有自动固定——尚无技术方法可将液压动力传递到自由旋转工作台上。
  • 推动飞机时,未规定自由旋转工作台的行为。推动过程中,旋转工作台必须固定在位。所以,由于在推动时工作台的自由转动不起作用,就会出现假定的过扭保护的优势。

Other towbarless tugs

MOTOTOK飞机牵引的全新思路

显然mototok的设计思路能带来更大的机动优势,当抱起起落架只做原地转弯动作时,可以做到只围绕起落架的圆心转动,而机身和翼尖并不产生移动。Mototok可以将飞机的行进分解成转向和前后两个动作,这就决定了mototok具有了绝对的机动性的优势,飞机可以做到最小的转弯半径,甚至可以做到飞机原地转向没有转弯半径。同时:

  • 操作员具有最好的视角,可以从每个角度观察接驳是否安全,飞机的移动是否有障碍
  • 不需要借助任何:绞盘、绑带、销子等工具设施连接飞机。全自动接驳,只接触轮胎,十分安全。
  • 简明的结构设计,全电动驱动,使得维护成本极其低廉。
  • 使用Mototok拖拽飞机时,不需要很大的空间裕度,可以在狭小的空间内完成任务。如空间裕度大,则使得拖拽工作更为安全,精细,可靠。
  • 具备I-POS主动过扭保护系统,更加安全可靠。





Video Thumbnail







1:48









Turning on the spot for minimal space requirements

使用方便

装载前起落架就像轻敲遥控器上的按钮一样简单。

从前起落架的后部或前部进行对接只需要几秒钟的时间。只需将Mototok驱动至前轮即可。然后将飞机轮液压固定在位并升起——准备起飞!所有这些都没有笨拙的绑带,没有不方便的绞盘。不需要螺栓或工具。

  • 按照批准的机场工频代码,进行无线电遥控操作运行。
  • 通过遥控器上的一个按钮,自动连接到飞机的前轮。
  • 不需要绑带、绞盘、工具。





Video Thumbnail














Convenient usage: Docking takes a matter of seconds

极佳选择 – 根据您的需要

TWIN 7500

TWIN 7500 / TWIN 7500 Flat
牵引能力75 t(165,347 lbs)

Single Nose Wheel Double Nose Wheel Wheeled Helicopter up to 75t

Twin级最强大型号专为在舰船、海上平台和其他极其恶劣的条件中操纵所设计。可用石英砂轮胎。

  • 最大牵引75 t(165,347 lbs)
  • 适用于单轮或双轮飞机及轮式直升机
  • 大约10秒内全自动接驳飞机
  • 轮口深度:180 mm (7.09") - 670 mm (26.38")
  • 前轮最大承载能力:7.5 t(16,535 lbs)

适用于飞机,如:

  • 波音 737 BBJ
  • 湾流 G650
  • 庞巴迪环球快车
  • 达索猎鹰
  • ATR
  • 皮拉图斯
  • 豪客

近乎所有的轮式直升机,如:

  • 西科斯基
  • 波音直升机
  • 贝尔直升机
  • 阿古斯塔
  • NH 90

军事设备,如:

  • 欧洲台风战斗机
  • 狂风战斗机
  • F16、F18等等 …
  • 诺斯洛普 格鲁门战斗机
  • 达索阵风战斗机
  • 格鲁门 鹰眼号

了解更多


TWIN 6500 / TWIN 6500 Flat
牵引能力50 t(110231 lbs)

Single Nose Wheel Double Nose Wheel Wheeled Helicopter up to 50t

Twin级的最常用型号。

  • 最大牵引50 t(110,231 lbs)
  • 适用于单轮或双轮飞机及轮式直升机
  • 大约10秒内全自动接驳飞机
  • 轮口深度:180 mm (7.09") – 670 mm (26.38")
  • 前轮最大承载能力:6t(13228lbs)

适用于飞机,如:

  • 湾流 650
  • 庞巴迪环球快车
  • 达索猎鹰
  • ATR
  • 皮拉图斯
  • 豪客

近乎所有的轮式直升机,如:

  • 西科斯基
  • 空客直升机
  • 贝尔直升机
  • 阿古斯塔
  • NH 90

军事设备,如:

  • 欧洲台风战斗机
  • 狂风战斗机
  • F16、F18等等 …
  • 诺斯洛普 格鲁门战斗机
  • 达索阵风战斗机
  • 格鲁门 鹰眼号

了解更多


TWIN 3900
牵引能力 39 t (85980 lbs)

Single Nose Wheel Double Nose Wheel Wheeled Helicopter up to 39t

Twin初级型号。

  • 最大牵引39 t(85,980 lbs)
  • 适用于单轮或双轮飞机及轮式直升机
  • 离地高度 95 mm (3.74")
  • 大约10秒内全自动接驳飞机
  • 前轮最大承载能力: 4.5 t (9921 lbs)

适用于飞机,如:

  • 庞巴迪挑战者
  • 巴航莱格赛
  • 里尔喷射机
  • 赛斯纳
  • 比奇飞机
  • 达索猎鹰
  • 豪客
  • 皮拉图斯

近乎所有的轮式直升机,如:

  • 西科斯基
  • 空客直升机
  • 贝尔直升机
  • 阿古斯塔
  • NH 90

军事设备,如:

  • 欧洲台风战斗机
  • 狂风战斗机
  • F16、F18等等 …
  • 诺斯洛普 格鲁门战斗机
  • 达索阵风战斗机
  • 格鲁门 鹰眼号

了解更多

特别产品 适用于特种飞机


TWIN Wide 14
最大牵引 85 t (187393 lbs)

Double Nose Wheel up to 85t

专为牵引较宽前起落架设计 1425 mm

  • 荷载达85t (187,393 lbs)
  • 离地高度 85 mm (3.35")
  • 大约10秒内全自动接驳飞机
  • 最大接驳宽度: 1425 mm (56.1")
  • 适用于轮径180 mm (7.09") - 670 mm (26.38")
  • 前轮最大承载能力: 12 t (26,455 lbs)

适用于军用飞机,如:

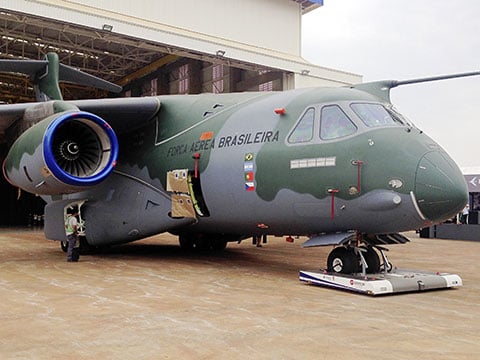

  • 洛克希德C-130(大力神)
  • 巴航 KC-390
  • 空客 A400M
  • 其他军用运输机

民用飞机,如:

  • 波音 737以及其他较大的双轮式飞机

了解更多
